    額定電壓0.6/1kV輻照交聯聚烯烴絕緣無鹵低煙阻燃(耐火)電力電纜

    執行標準

    GB/T12706.1-2008,GB/T19666-2005,JG/T442-2014,IEC60332,IEC60331,GB/T18380,GB/T19216及企業標準。

    用途

    本產品適用于額定電壓0.6/1kV,工作頻率50Hz線路中,供輸配電能之用。特別適用于地鐵、商場、醫院、劇場、高層建筑、核電站等人員密集場所及綠色安全環保要求的重要場所。

    主要技術特點

    1)、電氣絕緣性能高

    由于輻照交聯材料內無需添加會(huì )導致電性能變差的交聯劑,因而體積電阻系數比化學交聯高1~2個數量級,擊穿電場強度也比化學交聯高。

    2)、耐熱老化性能高

    構成輻照交聯的化學鍵是C-C鍵,是由高能化合而成,而分子鍵能大、穩定性高,因而輻照交聯電纜長期工作溫度達125℃。而化學交聯中雜鍵較多(如-S-,-N-,-O-鍵等),其鍵能較小,耐溫等級不是很高。

    3)、機械性能高,耐刮、耐磨性能好。

    4)、產品耐油、耐溶劑性能好。

    5)、耐環境應力開裂性能高。

    使用特性

    1)、電纜導體的最高額定工作溫度為90℃、105℃、125℃;

    2)、電纜敷設時環境溫度不低于0℃。

    產品型號

    型號 名稱
    WDZ-YJ(F)E 銅芯輻照交聯聚烯烴絕緣無鹵低煙阻燃電力電纜
    WDZ-YJ(F)E23 銅芯輻照交聯聚烯烴絕緣鋼帶鎧裝無鹵低煙阻燃電力電纜
    WDZ-YJ(F)E33 銅芯輻照交聯聚烯烴絕緣鋼絲鎧裝無鹵低煙阻燃電力電纜
    WDZN-YJ(F)E 銅芯輻照交聯聚烯烴絕緣無鹵低煙阻燃耐火電力電纜
    WDZN-YJ(F)E23 銅芯輻照交聯聚烯烴絕緣鋼帶鎧裝無鹵低煙阻燃耐火電力電纜
    WDZN-YJ(F)E33 銅芯輻照交聯聚烯烴絕緣鋼絲鎧裝無鹵低煙阻燃耐火電力電纜
    注:①電纜長期允許工作溫度為90℃、105℃、125℃三種,表示時在型號后加上-125℃,如:WDZA-YJYJ(F)-125,90℃時省略;
    ②電纜阻燃分為A類、B類和C類三類,相應型號表示為WDZA、WDZB、WDZC,當用戶未注明阻燃類別時按C類阻燃執行。

    產品規格

    型號 芯數 額定電壓
    (kV)
    標稱截面
    (mm2
    WDZ-YJ(F)E、WDZN- YJ(F)E 1 0.6/1 2.5~300
    WDZ-YJ(F)E、WDZN- YJ(F)E 2、3、3+1、4、5、4+1、3+2 2.5~300
    WDZ-YJ(F)E23、WDZN- YJ(F)E23 4~300
    WDZ-YJ(F)E33、WDZN- YJ(F)E33 4~300
    注:?jiǎn)涡倦娎|鎧裝采用非磁性材料。

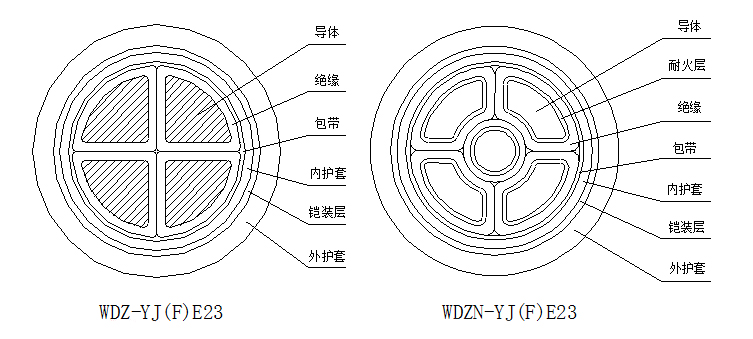

    結構示意圖

    結構示意圖

    主要性能指標

    1、燃燒性能

    ⑴鹵素氣體釋放量試驗:pH值≥4.3,電導率≤10μs/mm;

    ⑵煙密度試驗:透光率≥60%;

    ⑶電纜阻燃試驗:通過GB/T18380規定的成束燃燒試驗;

    ⑷電纜耐火試驗:通過GB/T19216規定的耐火試驗。

    2、電氣性能

    ⑴導體直流電阻符合GB/T3956的規定;

    ⑵工頻耐壓試驗:3500V,5min不擊穿;

    ⑶絕緣電阻常數:額定工作溫度下不小于3.67MΩ.km。

    3、機械物理性能

    ⑴熱延伸試驗:絕緣或護套熱延伸(200℃,20N/cm2),載荷下****伸長率175%,冷卻后****永久伸長率15%;

    ⑵電纜允許的彎曲半徑:

    項目 單芯電纜 多芯電纜
    無鎧裝 有鎧裝 無鎧裝 有鎧裝
    電纜最小彎曲半徑 20D 15D 15D 12D
    注:D—電纜外徑。

    交貨長度

    1、交貨長度不小于100m。

    2、根據雙方協議,可以任何長度交貨。

    3、長度計量誤差不超過±0.5%。
